Фільтр живлення SI-LFF v1.0 5A

Name: Фільтр живлення SI-LFF v1.0 5A (арт. F-SI-00023) - Scream Industries
SKU: F-SI-00023
Price: 3048 UAH
Availability: InStock

3048 ₴

Компактний LC-фільтр живлення для придушення пульсацій у силових ланцюгах дронів та бездротових систем. Підтримує струм до 5A, максимальну напругу 52В, частота зрізу 650 Гц. Забезпечує зниження рівня завад до -10 дБ (у 3 рази). Підключення пайкою.

63 в наявності (може бути зарезервовано)

Артикул: F-SI-00023 Бренд: Scream Industries

Швидко доставимо

Нова пошта

2-3 дні

Ремонт

Більше деталей

Повернення

Більше деталей

Характеристики

Максимальна напруга	52 В
Максимальний струм	5 A
Короткочасний струм	до 8 A
Частота зрізу	650 Гц
Придушення завад	до -10 дБ (у 3 рази)
Підключення	Пайка (IN/OUT pad)
Габарити	60 × 31 × 21 мм
Вага	53 г

Опис

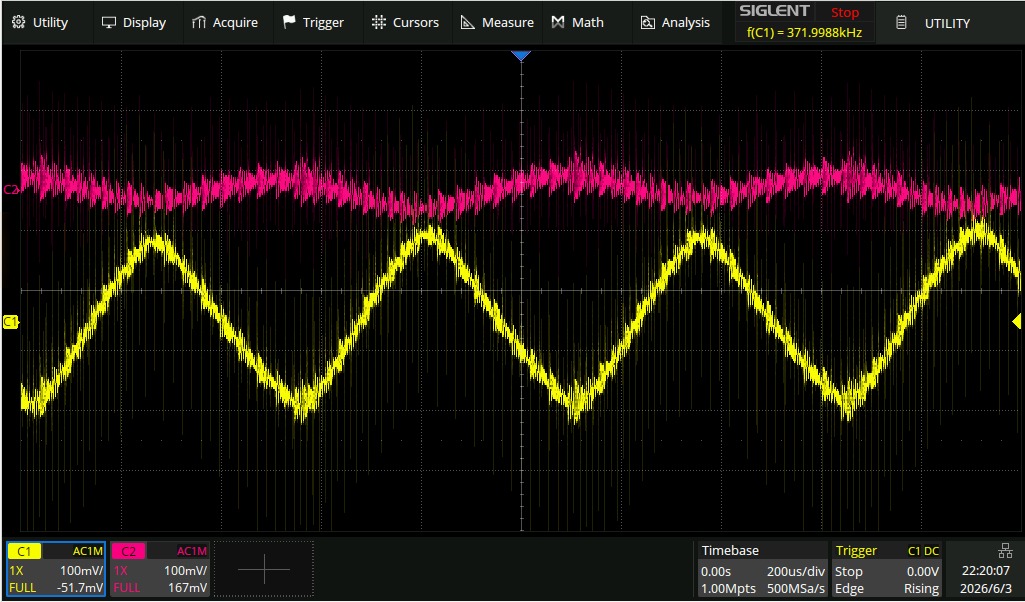

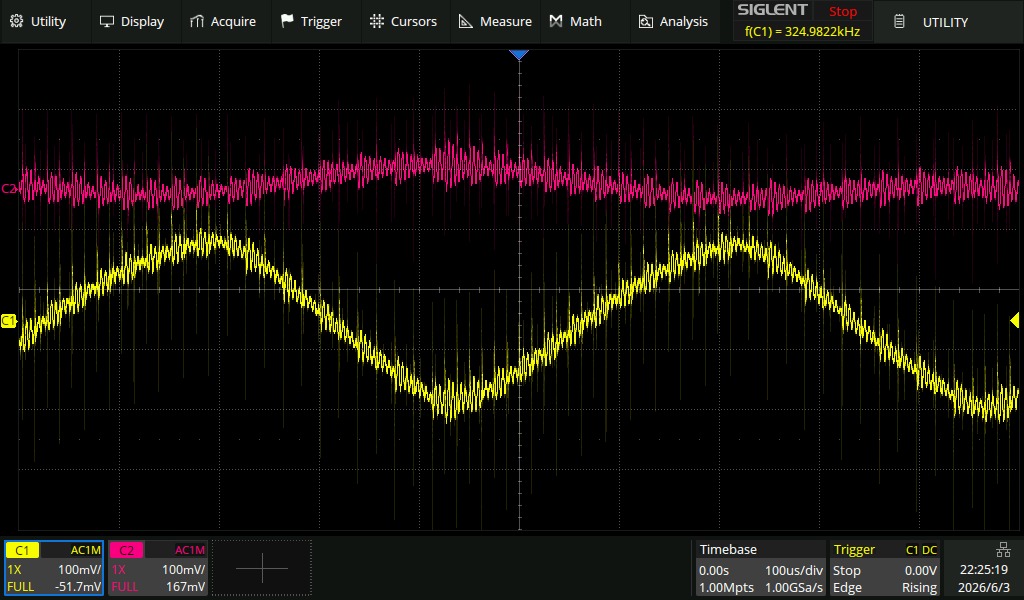

Фільтр SI-LFF v1.0 призначений для придушення високочастотних пульсацій у ланцюгах живлення бортової електроніки дронів. Встановлюється між джерелом живлення та чутливими споживачами — відеопередавачами, камерами, польотними контролерами. Фільтр забезпечує зниження рівня завад до -10 дБ (у 3 рази) при частоті зрізу 650 Гц. Підключення здійснюється пайкою до контактних майданчиків IN/OUT. Максимальний струм — 5A, короткочасний допустимий струм — до 8A. Тепловізійні заміри при тривалому тестуванні струмом вище максимального (6A) показали точковий нагрів до 60.9°C при температурі приміщення 23°C та відносній вологості 49% RH. У штатному режимі роботи (до 5A) температурний режим значно нижчий. Заміри виконані на осцилографі SIGLENT SDS2204X Plus з генератором SIGLENT SDG2122X, тепловізор CA-09D (256×192). Для інженерів доступна 3D модель у форматі STEP для імпорту в KiCad, Altium, Fusion 360 та інші CAD програми.
