Фільтр RF BFCG-5600+
1200 ₴
Керамічний смуговий фільтр BFCG-5600+ у корпусі з роз’ємами SMA, розроблений для діапазону 5.15–5.99 GHz. Втрати вставки в смузі пропускання не перевищують 1.13 dB, придушення сигналів нижче 4.2 GHz — понад 25 dB. Призначений для FPV-систем, WiFi/WLAN та передавачів відео у 5.8 GHz діапазоні.
37 в наявності (може бути зарезервовано)
Швидко доставимо
Характеристики
| Тип фільтра |
Смугасто-пропускаючий (Bandpass) |
|---|---|
| Трансиверність |
RX |
| Частотний діапазон |
5150–5990 MHz |
| Центральна частота |
5600 MHz |
| Втрати вставки (5.15 GHz) |
1.13 dB |
| Втрати вставки (5.99 GHz) |
0.01 dB |
| Придушення (DC–4.2 GHz) |
≥ 25 dB |
| Імпеданс |
50 Ω |
| Роз'єми |
SMA Male / SMA Female |
| Робоча температура |
-40°C до +85°C |
| Довжина |
4.2 см |
| Вага |
4.8 г |
Опис
Фільтр BFCG-5600+ забезпечує вузьку смугу пропускання 5.15–5.99 GHz з центральною частотою 5600 MHz. Завдяки керамічній конструкції фільтр температурно стабільний у діапазоні від -40°C до +85°C та герметично запаяний.

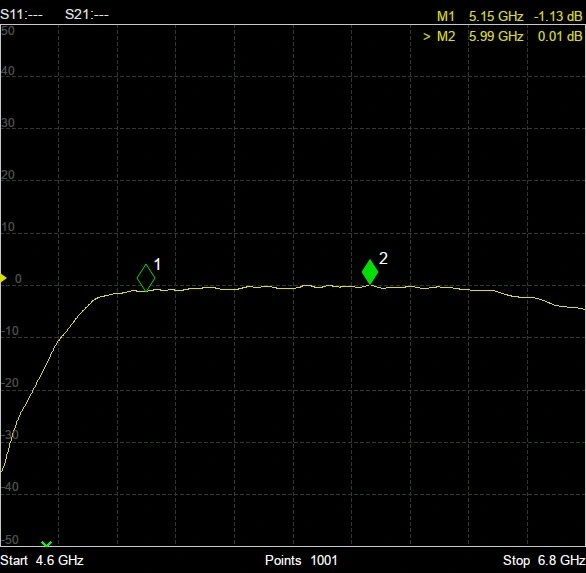

Заміри підтверджують втрати вставки 1.13 dB на 5.15 GHz та практично нульові 0.01 dB на 5.99 GHz. Крутий зріз нижньої смуги забезпечує ефективне придушення гармонік і перешкод — понад 25 dB вже на 4.2 GHz.
Модуль виконаний у вигляді inline-адаптера з роз’ємами SMA, що дозволяє підключати його безпосередньо в антенний тракт без додаткового монтажу.
