Фільтр LFCN-2400+
1200 ₴

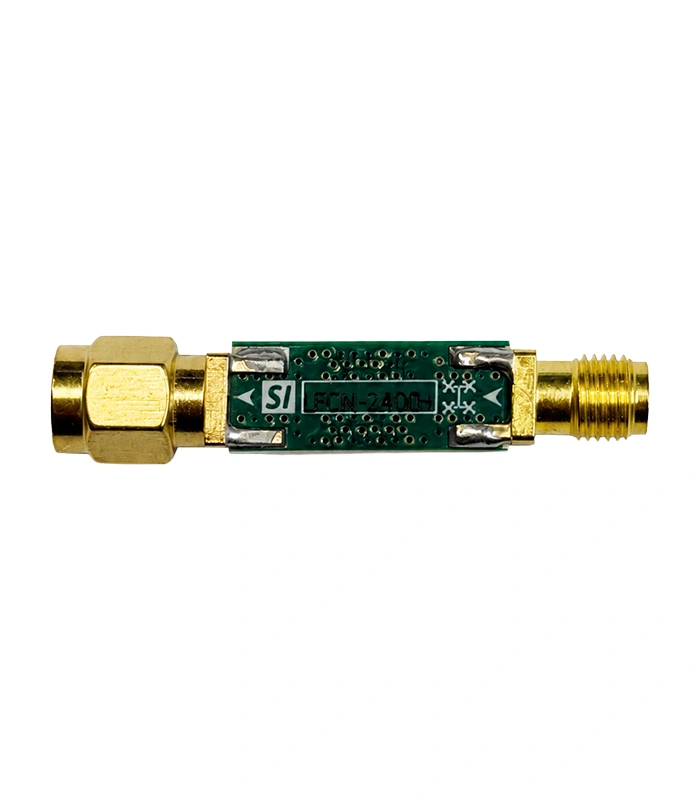

Керамічний фільтр нижніх частот Scream Industries LFCN-2400+ (50Ω, 10–2400 МГц) — компактний LTCC-фільтр із 5 секціями для придушення гармонік у VHF/UHF трактах. Виконання з SMA роз’ємами (вилка/гніздо) для прямого підключення в РЧ-тракт.
93 в наявності (може бути зарезервовано)
Швидко доставимо
Характеристики
| Напрямок |
RF IN → RF OUT |
|---|---|
| Частотний діапазон |
10–2400 MHz |
| Супротив |
50 Ω |
| Вносні втрати |
менше 1.5 дБ (макс., DC–2400 MHz) |
| Частота зрізу (F2, -3дБ типово) |
2800 MHz |
| Максимальна потужність |
9 Вт (при +25°C, дерейтинг до 4 Вт при 100°C) |
| Технологія |
LTCC (кераміка) |
| Діапазон заглушення |
3600–5000 MHz |
| Придушення в смузі заглушення |
від 20 дБ (типове 30 дБ, 3700–4000 MHz) |
| КСХН (смуга пропускання) |
менше 1.2:1 |
| КСХН (смуга заглушення) |
не менше 20:1 |
| Робоча температура |
від -55°C до +100°C |
Опис
Фільтр нижніх частот Scream Industries LFCN-2400+ — керамічний LTCC-фільтр 5-го порядку (5 секцій) з хвильовим опором 50Ω, призначений для придушення гармонік та позасмугових складових у трактах 10–2400 МГц.

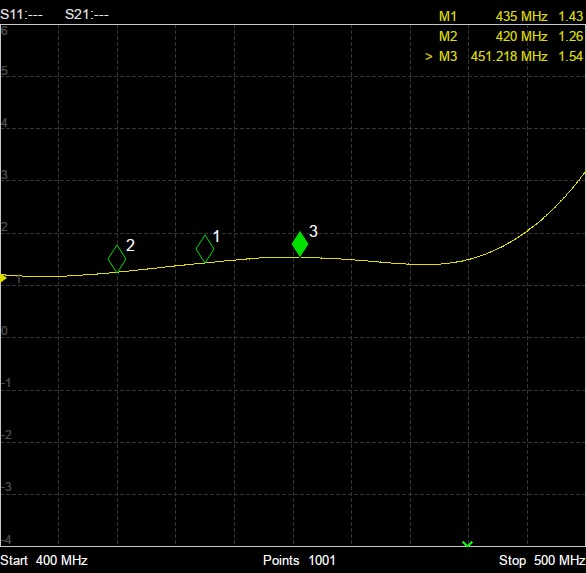

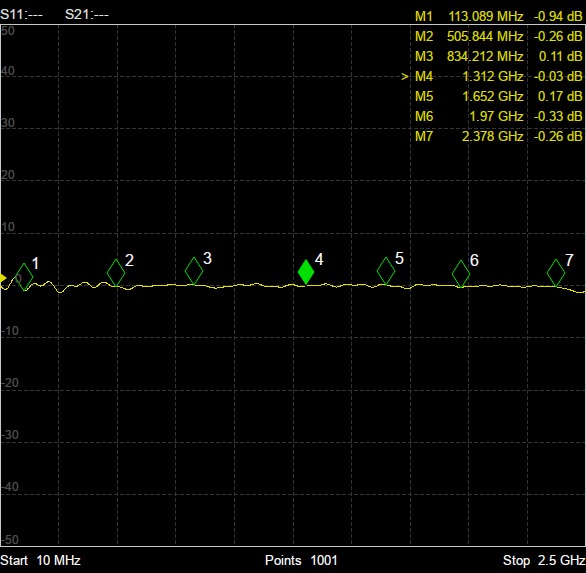

Смуга пропускання: 10–2400 МГц, вносні втрати не більше 1,5 дБ, КСХН не більше 1,2:1.
Частота зрізу: F2 = 2800 МГц (типове значення вносних втрат 3,0 дБ на цій частоті).
Смуга загородження: придушення не менше 20 дБ на частоті F3 = 3600 МГц, типове придушення 30 дБ у діапазоні F4–F5 (3700–4000 МГц), не менше 20 дБ на F6 = 5000 МГц; КСХН у смузі загородження (3600–5000 МГц) не менше 20:1.
Між смугою пропускання і смугою загородження є перехідна зона (2400–3600 МГц), де вносні втрати поступово наростають — це видно з таблиці типових характеристик: на 2400 МГц втрати 1,34 дБ, на 3000 МГц — вже 10,53 дБ, на 3600 МГц загородження виходить на пік (38,18 дБ).
Конструктив — LTCC-кераміка (case style FV1206), що забезпечує температурну стабільність параметрів у робочому діапазоні від -55°C до +100°C. Допустима вхідна РЧ-потужність — 9 Вт при +25°C з лінійним дерейтингом до 4 Вт при 100°C.
Роз’ємне виконання: SMA-штекер на вході (RF IN, контакт 1) та SMA-гніздо на виході (RF OUT, контакт 3), контакти 2 та 4 — GROUND. Такий формат дозволяє встановлювати фільтр безпосередньо в коаксіальний тракт без додаткової пайки.
Застосування: придушення гармонік, VHF/UHF передавачі та приймачі, лабораторні вимірювання.
