Дискова антена 2-8GHz Omni Linear
1750 ₴
Дискова широкосмугова антена з лінійною поляризацією для наземних станцій FPV. Робочий діапазон 2–8 ГГц, максимальне підсилення 12.2 дБі на частоті 6 ГГц. Роз’єм RP-SMA Male, вага 44 г, габарити 70×70×81 мм.
674 в наявності (може бути зарезервовано)
Швидко доставимо
Характеристики
| Частотний діапазон |
2000 – 8000 MHz |
|---|---|
| Тип |
Всеспрямована (Omni) |
| Поляризація |
Лінійна |
| Вхідна потужність |
200 W |
| Супротив |
50 Ω |
| Роз'єм |
RP-SMA Male |
| Габарити |
70 × 70 × 81 мм |
| Вага |
44 г |
Опис
Дискова широкосмугова антена з лінійною поляризацією призначена для застосування на наземних станціях FPV-систем. Конструкція з трьома пелюстками забезпечує всеспрямовану діаграму спрямованості в горизонтальній площині.

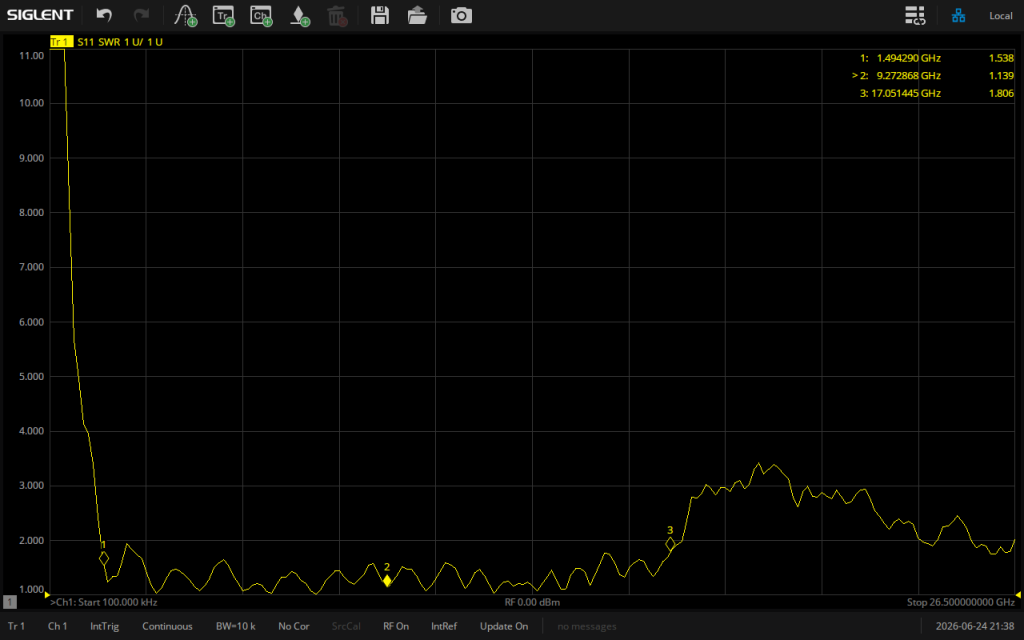

Робочий діапазон антени — 2–8 ГГц. За результатами вимірювання SWR векторним аналізатором SIGLENT у діапазоні 100 кГц – 26.5 ГГц зафіксовано SWR ≤ 2.0 від 1.5 ГГц до 17 ГГц: SWR 1.538 на 1.494 ГГц, 1.139 на 9.273 ГГц, 1.806 на 17.051 ГГц.

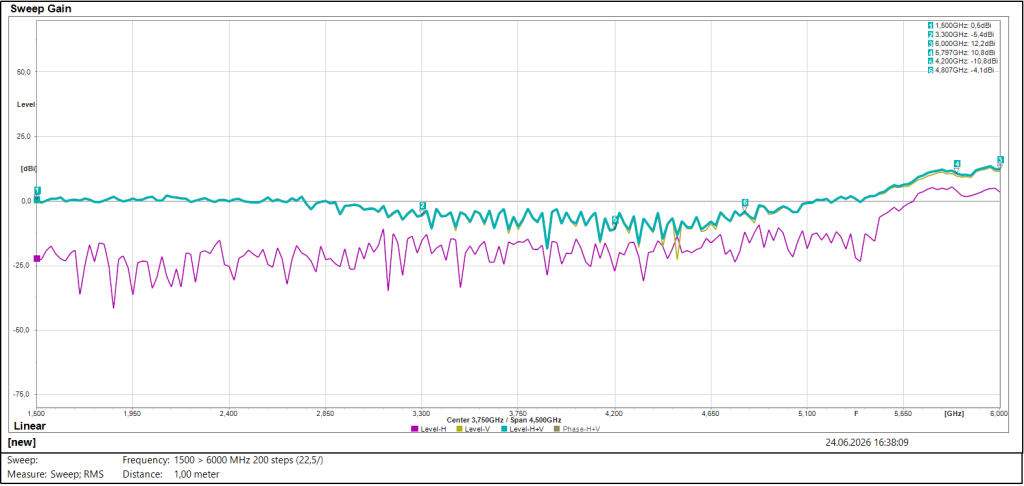

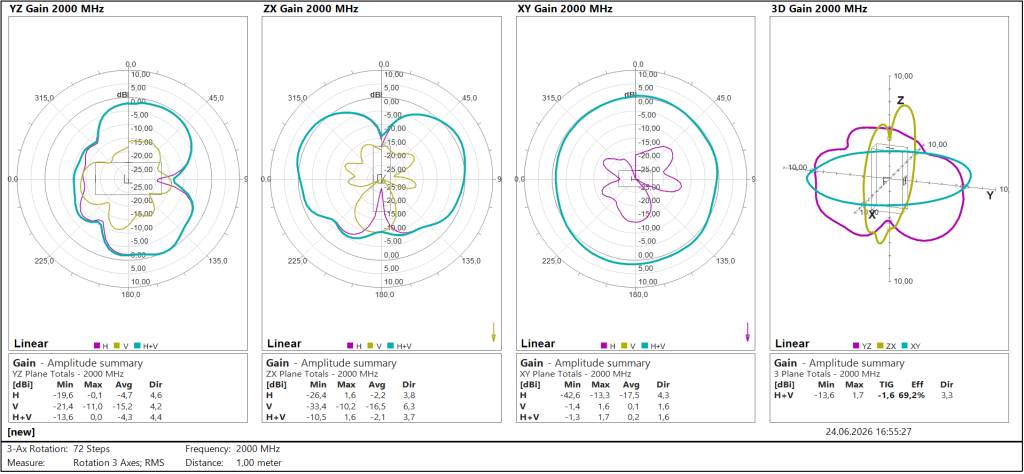

Діаграма спрямованості вимірювалась методом 3-осьового обертання (72 кроки, відстань 1 м, RMS) на частоті 2000 МГц. Максимальне підсилення H+V — 1.7 дБі, ефективність — 69.2%. Sweep-вимірювання проводились у діапазоні 1500–6000 МГц (200 кроків, відстань 1 м, RMS), підсилення H+V на 6 ГГц — 12.2 дБі, на 5.797 ГГц — 10.8 дБі. Підключення через роз’єм RP-SMA Male.
