Дискова антена 1-8GHz Omni Linear
1750 ₴
Дискова широкосмугова антена з лінійною поляризацією для наземних станцій FPV. Діапазон частот 1–8 ГГц, максимальний підсилення 8.8 дБі на частоті 5800 МГц. Роз’єм RP-SMA Male, вага 100 г, габарити 120×120×100 мм.
13 в наявності (може бути зарезервовано)
Швидко доставимо
Характеристики
| Частотний діапазон |
1000 – 8000 MHz |
|---|---|
| Тип |
Всеспрямована (Omni) |
| Поляризація |
Лінійна |
| Вхідна потужність |
200 W |
| Супротив |
50 Ω |
| Роз'єм |
RP-SMA Male |
| Габарити |
120 × 120 × 100 мм |
| Вага |
100 г |
Опис
Дискова широкосмугова антена з лінійною поляризацією призначена для застосування на наземних станціях FPV-систем. Конструкція забезпечує всеспрямовану діаграму спрямованості в горизонтальній площині (XY) з максимальним підсиленням 8.8 дБі на частоті 5800 МГц.

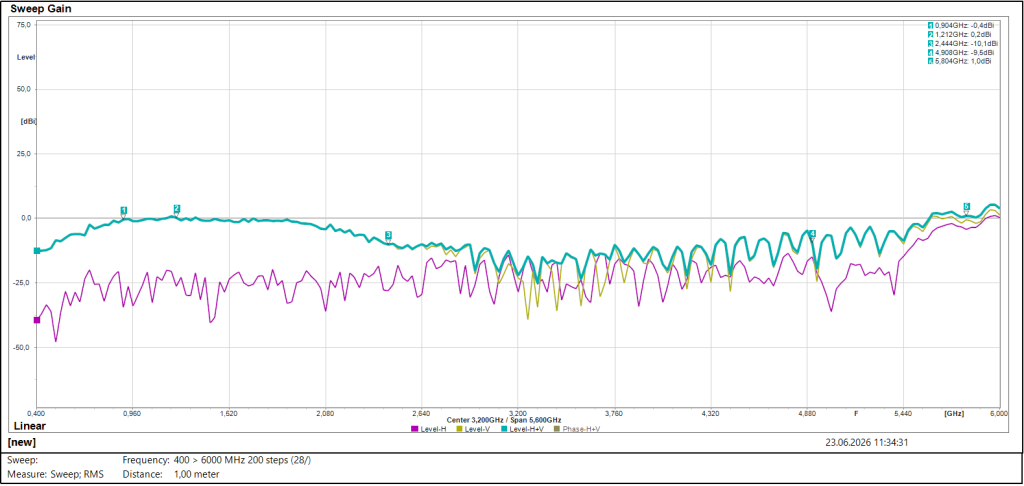

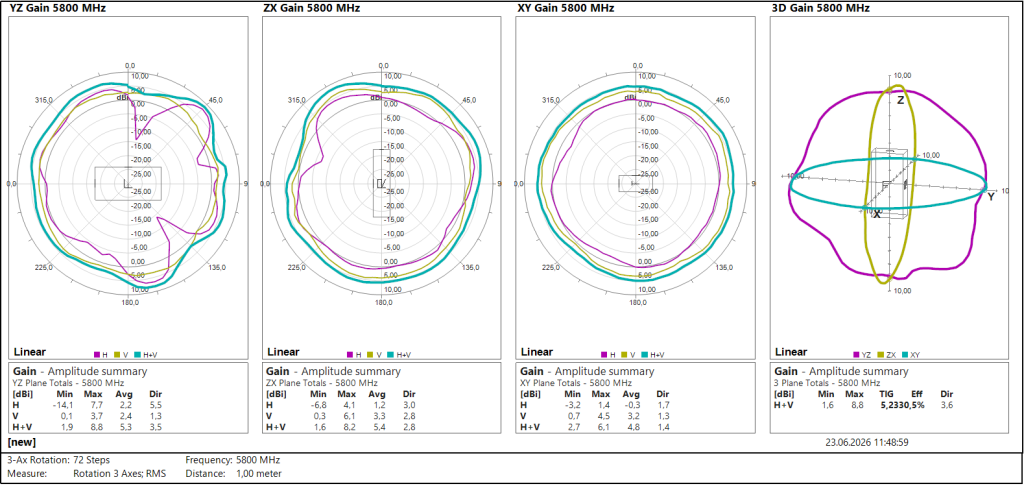

Антена вимірювалась у діапазоні 400–6000 МГц методом Sweep (200 кроків, відстань 1 м, RMS). За результатами вимірювань повна 3D-діаграма спрямованості на 5800 МГц показує сумарне підсилення H+V з максимумом 8.8 дБі, середнє значення 5.23 дБі, ефективність 30.5%. Вимірювання діаграми спрямованості проводились у трьох площинах (YZ, ZX, XY) методом 3-осьового обертання з 72 кроками на частоті 5800 МГц.
Корпус виконаний на базі двошарової друкованої плати зеленого кольору з кріпильною основою. Підключення через роз’єм RP-SMA Male.
